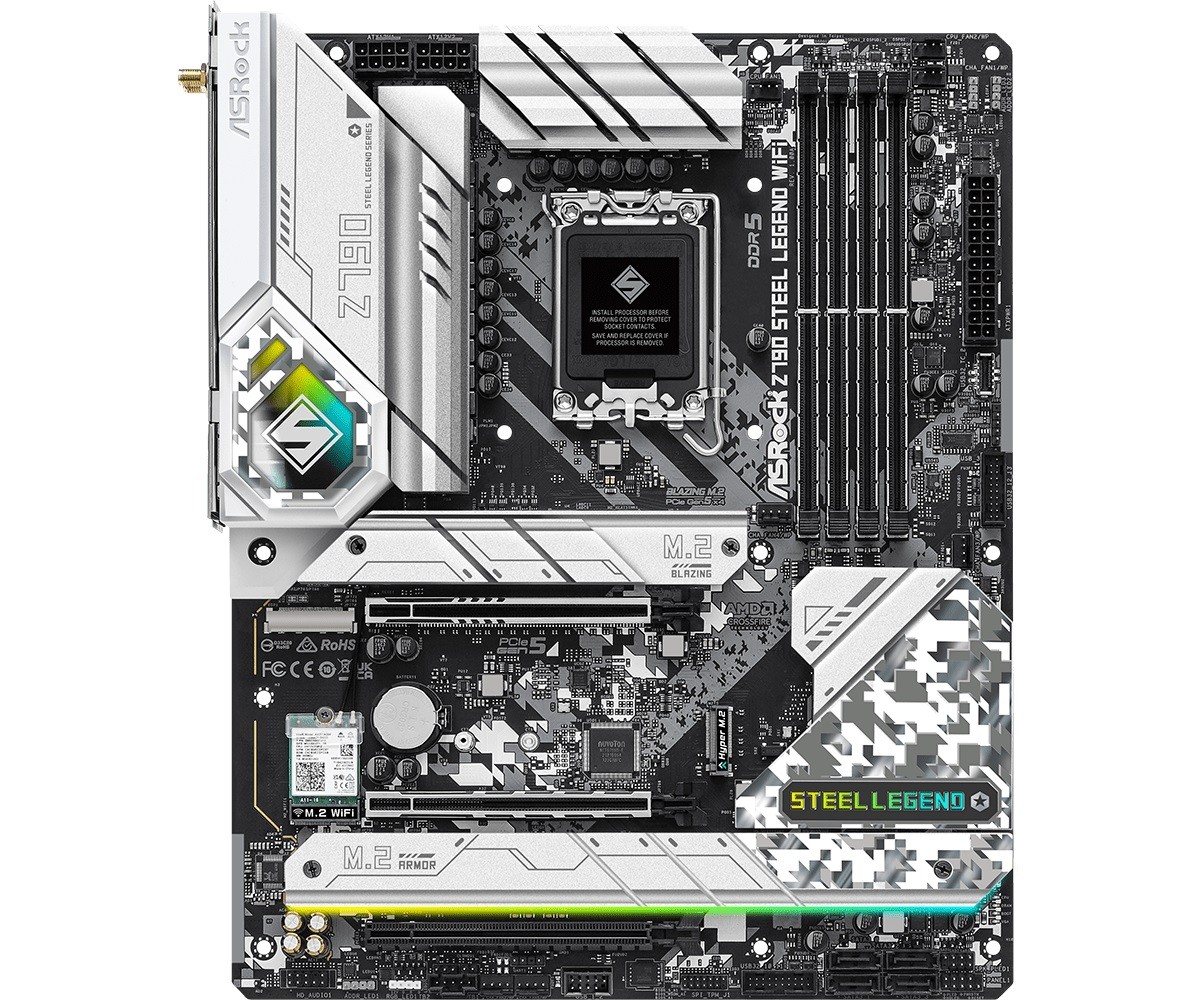

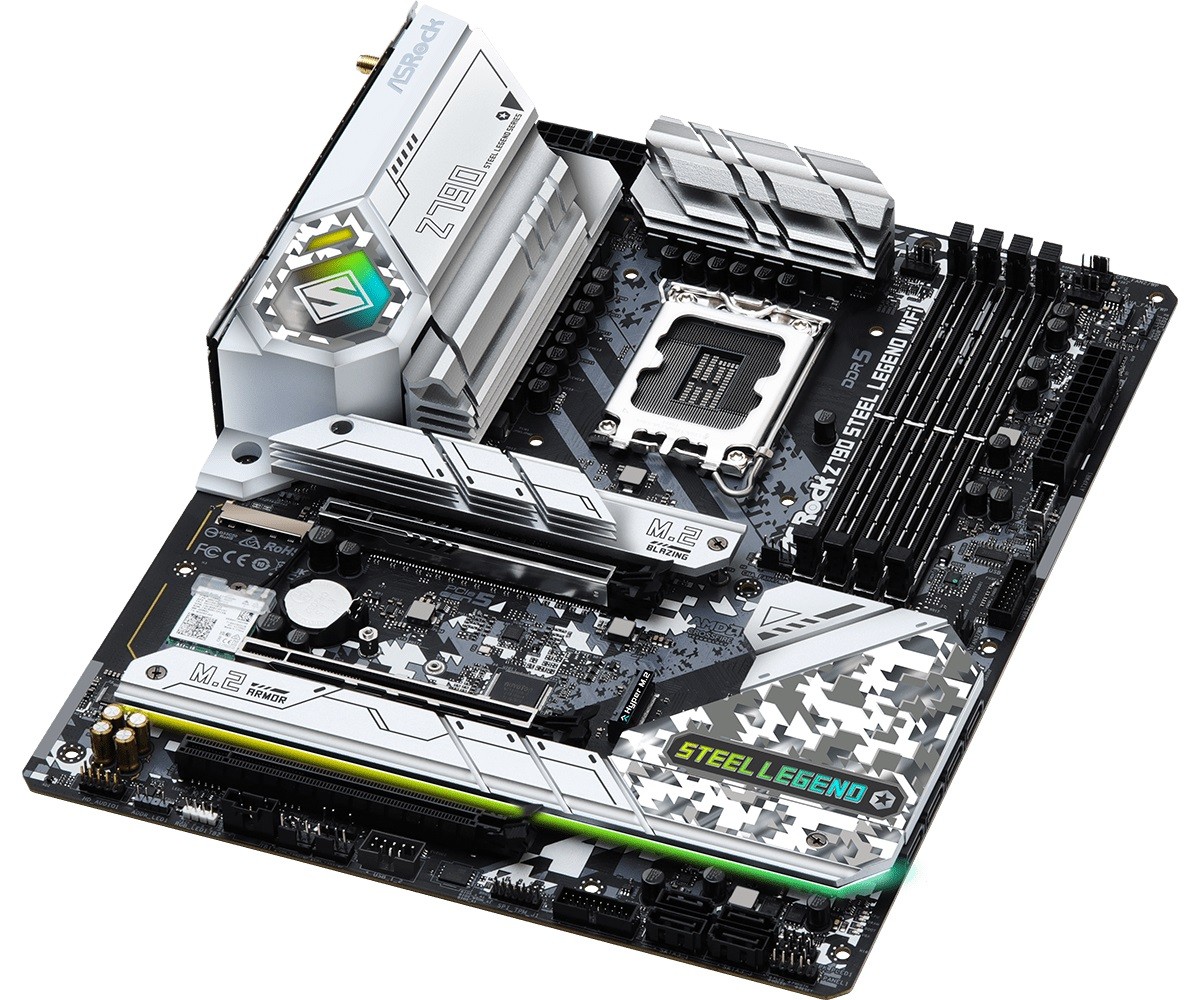

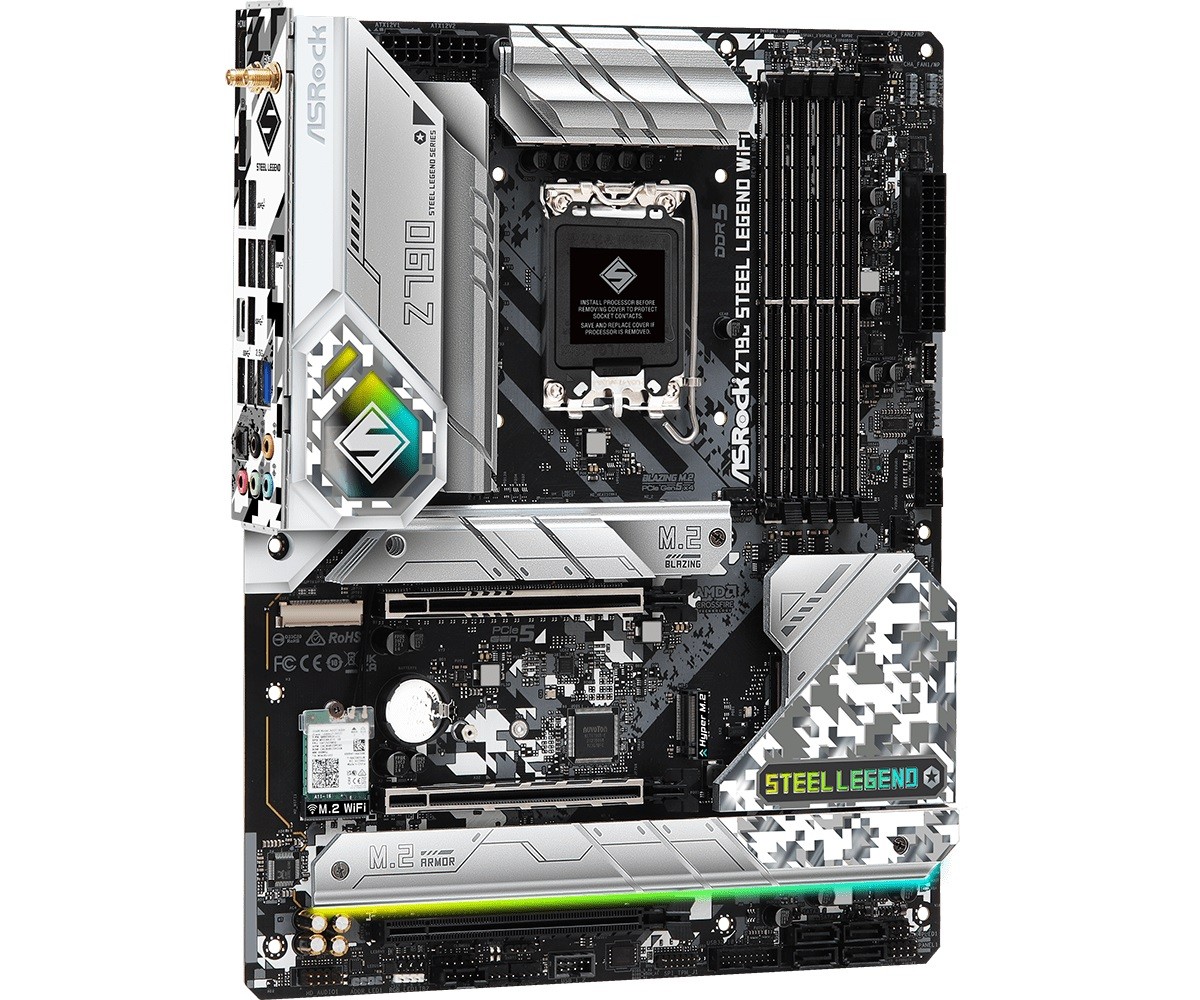

Płyta główna Z790 Steel Legend WiFi

• Obsługuje procesory Intel Core 13. i 12. generacji
• 16 1 1-fazowy projekt zasilania, SPS dla VCore GT
• 4 x DDR5 DIMM, obsługuje do 6800 (OC)
• 1 PCIe 5.0 x16, 1 PCIe 4.0 x16, 1 PCIe 3.0 x16, 1 M.2 Key-E dla Wi-Fi
• Opcje wyjścia grafiki: 1 HDMI, 1 DisplayPort, eDP
• 7.1-kanałowy dźwięk HD (kodek audio Realtek ALC897), Nahimic Audio
• 1 Super M.2 (PCIe Gen5x4), 4 Hyper M.2 (PCIe Gen4x4), 8 SATA3
• 1 USB 3.2 Gen2x2 Type-C (przód), 1 USB 3.2 Gen2 Type-C (tył), 1 USB 3.2 Gen2 Type-A (tył), 12 USB 3.2 Gen1 (8 z tyłu, 4 z przodu), 3 USB 2.0 (3 Przód)
• Realtek 2.5G LAN
• 802.11ax Wi-Fi 6E Bluetooth

Parametry:

Model Z790 Steel Legend WIFI

Gniazdo procesora LGA1700

Rodzina procesora Intel Core

Zintegrowany procesor Nie

Producent chipsetu Inte lChipset

Intel Z790

Rodzaj pamięci DDR5

Liczba gniazd DDR5 4

Częstotliwość szyny pamięci 6800 MHz

Maks. wielkość pamięci 128 GB

Gniazda rozszerzeń

• 1 x PCIe 3.0 x 16
• 1 x PCIe 4.0 x 16
• 1 x PCIe 5.0 x 16
• 1 x M.2

Maksymalna ilość urządzeń SATA 8

Maksymalna ilość urządzeń ATA0RAID Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU:

• 1 x gniazdo Hyper M.2 (M2_1, Key M), obsługuje tryb 2260/2280 PCIe Gen4x4 (64 Gb/s)*
• 1 x gniazdo Blazing M.2 (M2_2, Key M), obsługuje tryb 2260/2280 PCIe Gen5x4 (128 Gb/s)*

Chipset:

• 1 x gniazdo Hyper M.2 (M2_3, Key M), obsługuje typ 2242/2260/2280 PCIe Gen4x4 (64 Gb/s)*
• 1 x gniazdo Hyper M.2 (M2_4, Key M), obsługuje typ 2242/2260/2280 PCIe Gen4x4 (64 Gb/s)*
• 1 x gniazdo Hyper M.2 (M2_5, Key M), obsługuje tryb 2260/2280 PCIe Gen4x4 (64 Gb/s)*
• 8 x złącza SATA3 6,0 Gb/s

*Obsługuje urządzenie Intel Volume Management Device (VMD)
Obsługuje NVMe SSD jako dyski rozruchowe
Jeśli M2_2 jest zajęty, PCIE1 obniży się do trybu x8.
W danym momencie można używać M2_1 lub M2_2.

Grafika

Architektura graficzna Intel Xe (Gen 12)

• 1 x eDP 1.4, obsługuje max. rozdzielczość do Full HD 60Hz
• 1 x HDMI 2.1 TMDS Kompatybilny, obsługuje HDCP 2.3 i max. rozdzielczość do 4K 60Hz
• 1 x DisplayPort 1.4 z DSC (skompresowany), obsługuje HDCP 2.3 i max. rozdzielczość do 8K 60Hz / 5K 120Hz

*Intel UHD Graphics Built-in Visuals i wyjścia VGA mogą być obsługiwane tylko z procesorami zintegrowanymi z GPU.

Karta dźwiękowa

• 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
• Nahimic Audio

Interfejs sieciowy 1 x 10/100/1000/2500 Mbit/s Interfejs sieciowy

2,5 Gigabit LAN 10/100/1000/2500 Mb/s

• Dragon RTL8125BG
• Obsługuje oprogramowanie Dragon 2.5G LAN
• Inteligentna automatyczna regulacja przepustowości
• Wizualny, przyjazny dla użytkownika interfejs użytkownika
• Wizualne statystyki użytkowania sieci
• Zoptymalizowane ustawienia domyślne dla trybów gry, przeglądarki i strumieniowania
• Dostosowana przez użytkownika kontrola priorytetów

Porty USB na tylnym panelu 10

Porty USB do wyprowadzenia z płyty 9

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 112

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 23

FireWire (IEEE 1394) Nie

Port / Złącze COM Nie

Port / Złącze LPT Nie

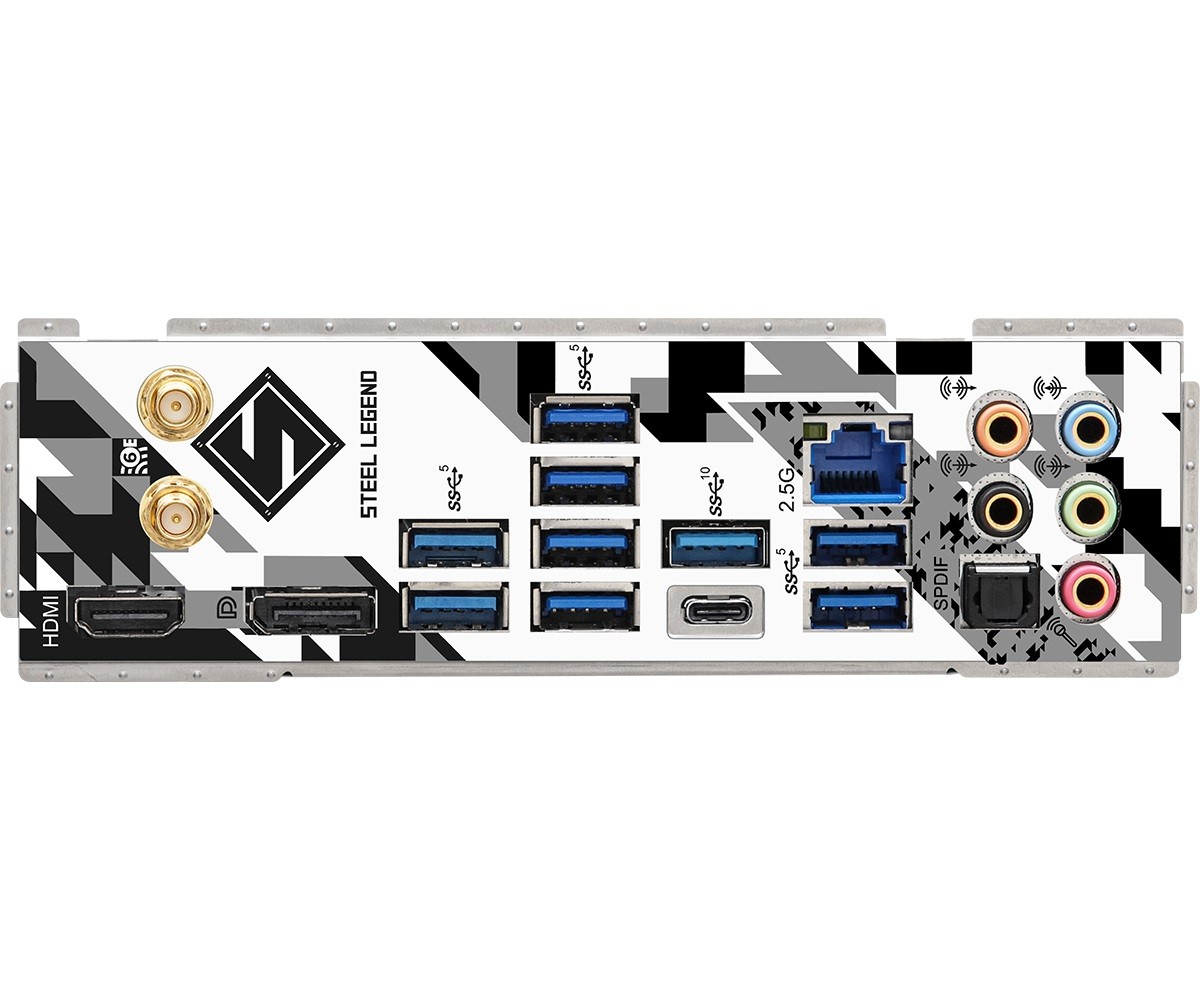

Złącza zewnętrzne

• 1 x DisplayPort
• 1 x HDMI
• 1 x Głośnik centralny / Subwoofer
• 1 x Głośnik tylny
• 1 x Line In
• 1 x Line Out
• 1 x MIC
• 1 x RJ-45
• 1 x S/PDIF
• 8 x USB 3.0
• 1 x USB 3.1
• 1 x USB 3.1 Type-C
• 2 x SMA

Złącza dostępne na płycie

• 1 x 4pin wentylator procesora
• 1 x 4-pin wentylator chłodzenia cieczą
• 2 x 8pin 12V zasilanie
• 1 x 24pin ATX zasilanie
• 2 x USB 2.0/1.1
• 2 x USB 3.0
• 1 x USB C
• 1 x Thunderbolt
• 1 x TPM
• 1 x Przedni panel audio

Bios

256Mb AMI UEFI Legal BIOS with GUI support

Format płyty ATX

Wymiary 30.5 x 24.4 cm

Akcesoria w zestawie

• 1 x Instrukcja obsługi
• 2 x Kable do transmisji danych SATA
• 1 x Antena ASRock WiFi 2,4/5/6 GHz
• 4 x Śruby do gniazd M.2

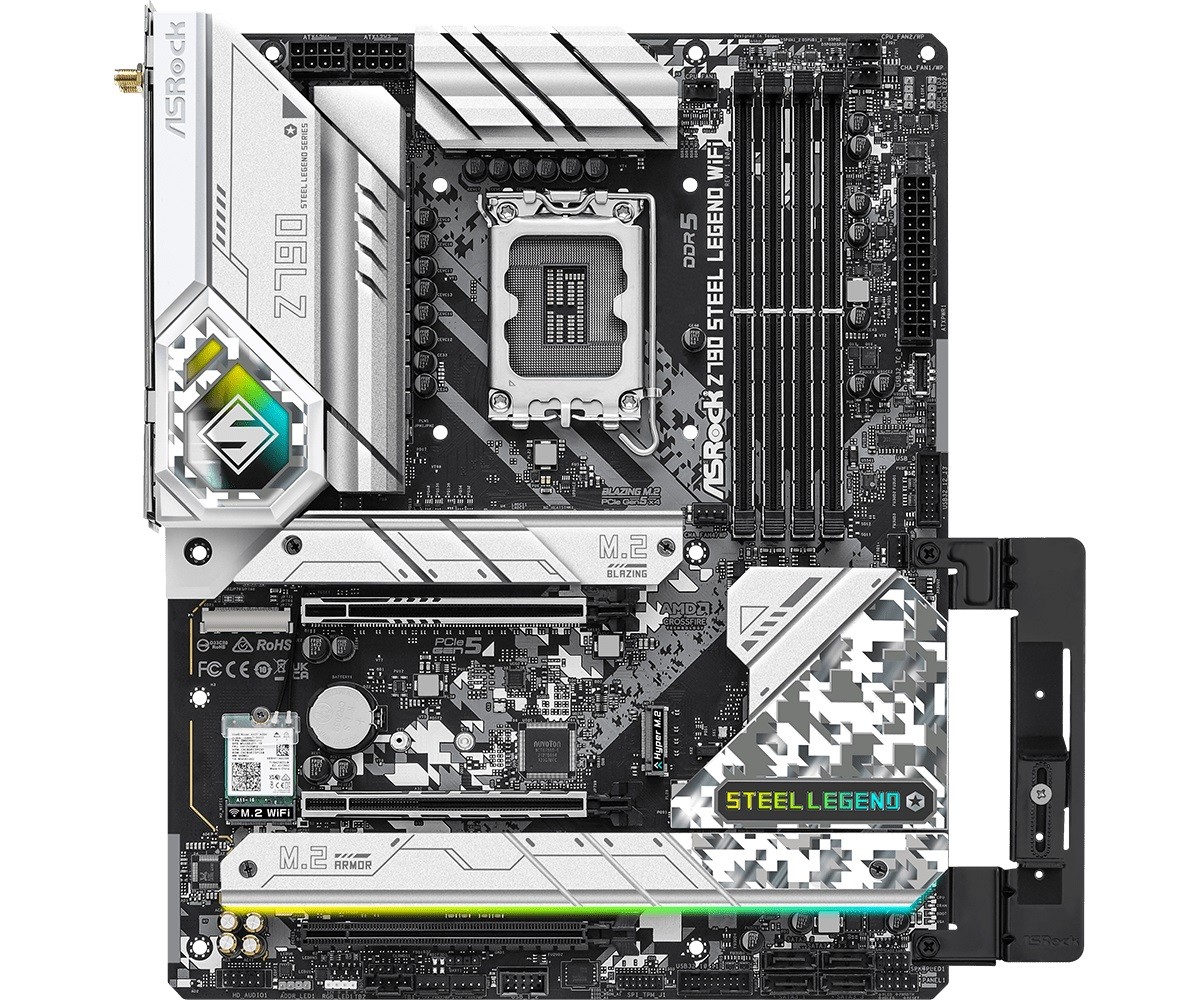

• 1 x Uchwyt na kartę graficzną

Obsługiwane systemy operacyjne

• Windows 10
• Windows 11

Oprogramowanie

Software

• ASRock Motherboard Utility (A-Tuning)
• ASRock Dragon 2.5G LAN Software
• ASRock Polychrome SYNC*

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• ASRock Auto Driver Installer
• ASRock Instant Flash
• ASRock Easy RAID Installer
